Brožurovací stroj Duplo DBM-500

Tisk

Automatická falcovačka/sešívačka DBM-500 je obzvláště výhodná pro vysoce výkonné vakuové snášecí stroje DC-10/60 a DC-8/32.

  • automatické přestavování formátů
  • rychlost až 5000 brožur za hodinu
  • přesnost nastavení 0,1 mm
Popis

Koncepčně nová automatická falcovačka/sešívačka DBM-500 je obzvláště výhodná pro vysoce výkonný SYSTEM 5000. Dynamická brožurovačka DBM-500 je plně automatická falcovačka/sešívačka. Nenajdete zde žádné manuální přestavování, takže změna mezi různými formáty zabere servomotorům pouze sekundy. Jednoduchost přestavení redukuje potřebu vysoce kvalifikované obsluhy a čas pro zaškolení. Vlastní nastavení je realizováno operátorem prostřednictvím přehledného dotykového LCD displeje nebo vlastní pamětí s přesností 0,1 mm, což pokaždé zajišťuje absolutní přesnost produkce. Pro dosažení maximální produktivity výstupu DC-10/60 je DBM-500 navržena pro rychlost až 5000 brožur/hod. Dva páry falcovacích rolí dávají ve výsledku ostrý a čistý sklad a úhledně srovnané stránky brožury jsou pevně sešity pro dosažení vysoce kvalitního výstupu. Nastavení zadané stroji je možno uložit do některé z 12 pamětí přístroje. Stroj vybaven i jedním programem nulovým, který slouží pro vyvolání základního nastavení. Ve všech programěch je počítáno i s nastavením čelního ořezu DBM 500T, které je rovněž realizováno prostředníctvím dotykového displeje DBM 500.

Velkou konstrukční výhodou DBM 500 je velmi dobrá a rychlá přístupnost do všech částí stroje, stejně jako dokonalá viditelnost všech prováděných operací. Nejdůležitější změnou je způsob dopravy složek, které jsou dopravovány středem stroje, což má za následek bezproblematický, jednodušší chod stroje a bez nutnosti manuálního nasazování přídavných magnetických vodítek a pomocnch přítlakových koleček. Rovněž řešení výroby vazby V3 je zajištěno automaticky bez demontáže komponent linky. Samozřejmostí je důkladné boční a zadní sklepávání snesených archů před a po jejich sešití. Samotné falcovaní doznalo zněm v automatickém nastavení mezery mezi pásy podle tloušťky brožury a funkcí korekce šikmosti skladu za chodu stroje. Brožurovaka DBM-500 umožňuje zpracovávat vstupy kompletních sad ze snášecích věží i vtupy list po listu z digitálních rychlotiskáren, nebo podavače DSF 2000 bez nutnosti manuálního přestavování. Je možné ji doplnit i o vestavbu na výrobu šitých kalendářů. Tyto rozšířené možnosti posouvají brožurovačku DBM-500 do absolutní špičky , kde rychlost a flexibilita je umocněna vysokým podílem automatizace a možností integrace do nejrůznějších sestav podle současných i budoucích potřeb uživatele.

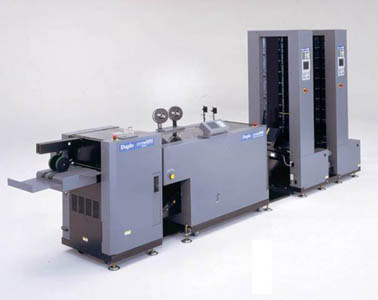

System 5000System 5000



DBM-500 panelDBM-500 pohled dovnitř



Technické parametry DBM-500
Programovatelné paměti: 12 (obsahující A4 a A3 vazbu V1, A4 vazbu V3
Automatické funkce: Šicí hlavy, zadní sklepávač, boční vodítka, šicí zastavovač, falcovací zastavovač, zadní zastavovač - vše je automaticky nastaveno s přesností 1 mm
Šicí pozice: Sedlová V1, šití v rohu, šítí na straně V3 nebo prosté skládání
Šicí metoda: Šicí drát
Počet šicích hlav: 2 (4 příslušenství) Hohner 43/6
Rychlost: Až 5000 sad za hodinu
Kapacita papíru (80 g/m2): Brožury: až 25 listů (vč. 250 g/m2 obálky)
Šití naplocho: až 30 listů
Rozměry papíru pro brožury: Min: 170 x 120 mm Max: 500 x 356 mm
Velikost papíru pro ploché šití: Min: 140 x 120 mm Max: 364 x 356 mm
Neořezaná velikost brožury: Min: 120 x 85 mm Max: 356 x 250 mm
Skládací metoda: Falcovací nůž a 2 páry nastavitelných falcovacích válců + korekce šikmosti skladů
Detekční systém: Zaseknutý papír, nepodání, přítomnost a posuv šicího drátu
Kompatibilita se snášečkami: DC-10/60, DC-8/32
Příslušenství: počítadlo sad & kicker, DBM-500T ořez, podavač DSF 2000, kit na výrobu kalendářů
Rozměry: 1610 x 700 x 1005 mm
Váha: 412 kg
Napájení: 230V, 50Hz / 4.5 A
