Snášecí stroj Duplo DC-10/60

Tisk

Vakuový podávací systém u snášecích strojů Duplo DC-10/60 je jedním z nejspolehlivějších bezotiskových podávacích systémů na dnešním trhu. Systém je navržen pro odebírání širokého rozsahu materiálů s naprostou přesností a vysokou rychlostí.

  • vakuový podávací systém
  • vysoká rychlost snášení
  • velký výběr příslušenství
  • jednoduché programování
Popis

Výběr nejlepšího vybavení k dosažení maximální produktivity je kritickým momentem v dnešním vysoce náročném trendu produkce velkého množství tiskovin malých a středních nákladů. Cílem všech tiskáren je přeměnit tištěný materiál do podoby hotového dokumentu v co možná nejkratším čase a co nejpřesněji. Tento cíl se stává skutečnou možností.
Vakuová snášečka DC-10/60 zapojená do SYSTEM 4000 nebo SYSTEM 5000 nabízí dokončující řešení s neporovnatelnou rychlostí a všestranností.

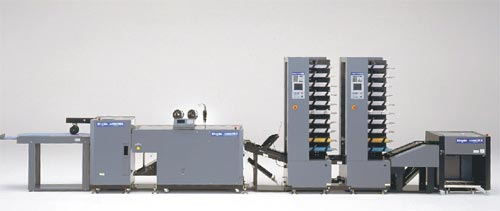

System 5000

Vynikající podávání papíru
Vakuový podávací systém Duplo je jedním z nejspolehlivějších bezotiskových podávacích systémů na dnešním trhu. Systém je navržen pro odebírání širokého rozsahu materiálů s naprostou přesností a vysokou rychlostí. Vzduch pro rozfuk je vháněn zepředu na stoh papíru pomocí výkonného a tichého ventilátoru v každé pozici. Další ventilátor (opět v každé pozici) vytváří vakuovou minikomoru pro zvedání jednotlivých papírů ze stohu. Tento podtlak je distribuován řadou kanálků vedených ve směru pohybu papíru. Popsaný způsob dává papíru potřebnou tuhost pro lepší podávání bez ohledu na jeho gramáž nebo vedení vláken. Navíc individuální řízení podsávání i rozfuku v každé pozici zajišťuje jednotlivá podání i při práci se složkou.



Minimální ztrátový čas
Rozfuk i podtlakové sání jsou distribuovány do každé pozice nezávisle. Při použití dvou, deseti nebo i šedesáti pozic je vždy dosaženo správného množství vzduchu do trysek i kanálků. To v praxi zajišťuje stabilní přesnost, zanedbatelný ztrátový čas a vynikající produktivitu. Změna mezi odlišnou prácí, jiným rozměrem papíru a rozličnými druhy zpracovávaného materiálu je velmi rychlá a zachovává optimální výkonnost.Se snášecím strojem DC-10/60 pracujícím vysokou rychlostí je základem produktivity pouze čas nakládání. S ohledem na tuto skutečnost byla kapacita pozice zvýšena na 60 mm, pro minimalizaci prostojů a redukci frekvence nakládání.

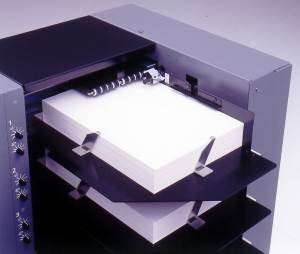

Podávaní papíru DC-10/60Ovládací panel

Rychlost
System 4000 / 5000 dosahuje impozantních 4200 / 5000 sad za hodinu při výrobě brožur a samotný stroj DC-10/60 až 9000 sad za hodinu při prostém ukládání do stohovače.

Všestrannost
Unikátní podávací zařízení DC-10/60 nabízí neuvěřitelnou všestrannost: je schopno pracovat s rozmanitými druhy papíru od 40 g/m2 po 300 g/m2, od 120 x 148mm do 350 x 500mm. Tento systém je formátově indiferentní, to znamená že např. formát A6 je odebírán s tím samým nastavením rozfuku i podtlaku jako formát A3. Není tedy třeba žádné manuální přestavování mezi těmito druhy zakázek.

Jednoduché programování
DC-10/60 má obsáhlé možnosti programování, poskytující uživateli maximální produktivitu pro každý typ práce. Pro velké náklady z několika stránek je výhodné použít Blokový mód , kde je možnost dokládat papír při chodu stroje. Pokud přepínáte mezi výrobou brožur a běžným stohovým snášením, nebo programovými módy, všechno je dosažitelné pouhým dotykem na displeji. Dotyková obrazovka a konstantní LED displej předává obsluze informace o právě probíhajícím provozu.

Automatizace pracovního procesu
Detektory automaticky zjišťují, které pozice jsou naloženy a podle potřeb zapínají veškeré potřebné hardwarové i softwarové ovládání. Tím jsou snášecí stroje DC-10/60 velmi příjemné pro ovládání a minimalizují se časové nároky pro zaškolení obsluhy. Další výhodou DC-10/60 je samonastavování indikace nepodání, dvojího odebrání a záseků. DC-10/60 používá progresivní infračervený detekční systém s možností nastavení citlivosti čidel a posunu čtení do různých úseků odebíraného papíru, což zajišťuje stabilní a vysoce přesné monitorování každé operace. Modulární design DC-10/60 umožňuje kombinaci až šesti věží po 10 pozicích. Ve výsledku tak dostáváme až 60-ti pozicový systém, dovolující uživateli přidávat jednotlivé věže a další komponenty se vzrůstajícími potřebami na výkon systému. Nelze však kombinovat snášecí věže DC-8/32 a DC-10/60.

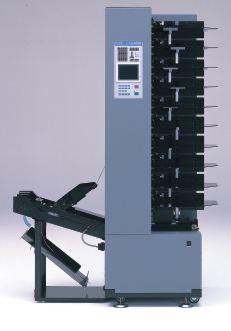

Ruční přikládání sadDC-10/60

Vylučovací dráhy vpravo i vlevo
Snášecí stroje DC-10/60 se při zapojení do linky obohatí o vylučovací zásobníky v pravém nebo i v levém směru práce, kde jsou odkláněny chybně snesené sady podporující produktivitu i v případě použité sofistikované detekce snášení. Produkce je tak očištěna od nahodilých nekorektních sad bez zastavení provozu celé linky. Ztráty jsou tak redukovány na minimum, jelikož sady mohou být opraveny a ručně poté přidány do dokončujícího zařízení nebo znovu vráceny do snášecích pozic.

Dynamické ruční přikládání
Pokud počet snášených dokumentů přesáhne možnosti nabízené počtem pozic snášecího zařízení, je možno použít přikládání předsnášených sad a jejich spojování se sadami ze snášečky. Výstupní rychlost je přispůsobena možnostem operátora a řízena položením předem snesené sady do ručního přikladače. Časování souběhu obou sad je možno lehce nastavit. Modul ručního přikládání je umístěn v pohodlné pracovní výšce a jeho užívání neovlivňuje detekční činnost systému ani použití vylučovacích zásobníků.

Obousměrné snášení
Všechny věže DC-10/60 nebo umožňují snášení vpravo i vlevo. Pro zvýšení flexibility může být linka z dvou nebo více věží libovolně elektronicky rozdělena pro práci v obou směrech, kdy je současně realizována výroba brožur i volné stohování sad dle momentálních potřeb uživatele.



Technické parametry DC-10/60
Počet pozic: 10, 20, 30, 40, 50 ,60
Podávací systém: Podsávané pásy spolu se separačním rozfukem
Transport papíru: Dvojité pásy
Kapacita pozice: 60 mm
Rozměry papíru:* Min: 120 x 140 mm / Max: 500 x 350 mm
Rychlost:* Do stohovače: až 9 000 sad/hod.
Do brožurovačky: až 4 200 sad/hod.
Váha papíru:* Obálkové pozice: 40 až 300 g/m2
Ostatní pozice: 40 až 250 g/m2
Počítadlo sad: Digitální - 5 číslic (přednastavení počtu a celkem)
Funkce a programy: Autokalibrace, výběr levého nebo pravého výstupu, automatický výběr obsazených pozic, 4 krokové řízení přesahu, multikrokové řízení rychlosti, blokový režim, prokládací režim, vylučovací dráhy (pravá i levá), ruční přikládání
Detekce: Dvojí podání (nastavitelná citlivost na pozici), neodebrání, zásek, transportní zásek, prázdná pozice
Příslušenství ON-LINE: DBM-400 brožurovačka, DBM400T ořez, DBM-400STR stohovač, DBM-500 brožurovačka, DBM-500T ořez, DBM-120 brožurovačka, DC-12JR setřásač
Rozměry: 630 x 750 x 1972 mm (samotná věž)
Váha: 320 kg
Napájení: 230V, 50Hz

*Podléhající nastavení, konfiguraci a připojenému dokončovacímu zařízení.
